उत्पाद वर्णन

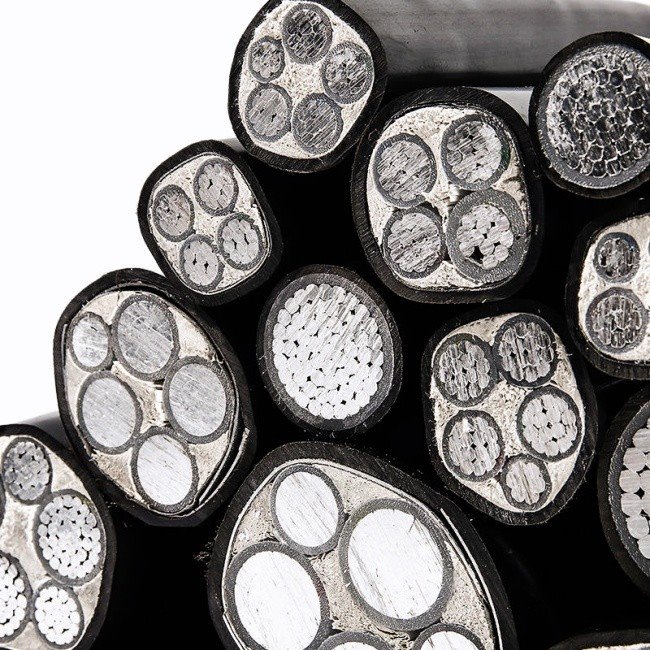

YJLV एक एल्युमीनियम कोर पावर केबल है, जिसका पूरा मॉडल नाम है: एल्युमीनियम कोर क्रॉस {{2} लिंक्ड पॉलीइथाइलीन इंसुलेटेड पॉलीविनाइल क्लोराइड शीथेड पावर केबल। उच्च प्रदर्शन के रूप मेंचालकता कवच केबल, इसमें उत्कृष्ट स्थायित्व और ट्रांसमिशन प्रदर्शन के साथ औद्योगिक निर्माण, खनन, सौर फोटोवोल्टिक और पावर स्टेशन परियोजनाओं के लिए निर्मित उच्च चालकता एल्यूमीनियम कंडक्टर, मोटी एक्सएलपीई इन्सुलेशन परत और स्टील टेप बख्तरबंद संरचना शामिल है।
यह शीर्ष-स्तरीयचालकता कवच केबलएक विश्वसनीय भी हैसौर पीवीसी केबलविशेष रूप से फोटोवोल्टिक बिजली उत्पादन प्रणालियों के लिए डिज़ाइन किया गया है, जो 90 डिग्री के लंबे समय तक काम करने वाले तापमान पर स्थिर रूप से काम करता है, और 8.7kV, 10kV, 15kV, 20kV, 26kV, 35kV सहित कई वोल्टेज विनिर्देशों के साथ संगत है, जो निम्न, मध्यम और उच्च वोल्टेज बिजली ट्रांसमिशन मांगों को कवर करता है।
YJLV केबल को घर के अंदर स्थापित किया जा सकता है, केबल खाइयों में रखा जा सकता है और पाइपलाइनों के अंदर डाला जा सकता है, और ढीली मिट्टी में भी दबाया जा सकता है। हालाँकि, यह सामान्य उपयोग के तहत मजबूत बाहरी ताकतों का सामना नहीं कर सकता है। भूमिगत रखे जाने पर यह बख्तरबंद हो गयासौर पीवीसी केबलपारंपरिक यांत्रिक बाहरी ताकतों का विरोध कर सकता है लेकिन महत्वपूर्ण तन्यता ताकतों या भारी संपीड़न को सहन नहीं कर सकता। पूर्ण प्रमाणन और लचीले अनुकूलन के साथ, यह लागत प्रभावी और प्रीमियम हैचालकता कवच केबलवैश्विक औद्योगिक और नवीकरणीय ऊर्जा परियोजनाओं के लिए।
मुख्य तकनीकी पैरामीटर
|
पैरामीटर आइटम |
विनिर्देश |
पैरामीटर आइटम |
विनिर्देश |
|
मॉडल नंबर |
वाईजेएलवी |
रेटेड वोल्टेज |
8.7kV,10kV,15kV,20kV,26kV,35kV |
|
कंडक्टर सामग्री |
एल्यूमिनियम (उच्च चालकता) |
इन्सुलेशन सामग्री |
एक्स एल पी ई |
|
जैकेट सामग्री |
पीवीसी |
कवच प्रकार |
स्टील टेप बख़्तरबंद |
|
कार्य तापमान |
90 डिग्री |
रंग |
काला (सही किया गया) |
|
क्रॉस सेक्शन |
अनुकूलन |
कोर की संख्या |
अनुकूलन |
|
वोल्टेज प्रकार |
एलवी/एमवी/एचवी |
MOQ |
100 मीटर |
|
प्रमाणन |
सीसीसी, आईएसओ |
सेवा |
OEM और ODM |
|
उत्पत्ति का स्थान |
हेबेई, चीन |
मुख्य अनुप्रयोग |
औद्योगिक, खनन, सौर पीवी, पावर स्टेशन, बिजली वितरण |
विशेषताएँ
ऑपरेटिंग तापमान कंडक्टर का अधिकतम रेटेड ऑपरेटिंग तापमान है, जो 90 डिग्री है; शॉर्ट सर्किट के दौरान अधिकतम तापमान 250 डिग्री से अधिक नहीं होगा, और अवधि 5 सेकंड से अधिक नहीं होगी; स्थापना और बिछाने का तापमान केबल स्थापना और बिछाने के लिए न्यूनतम तापमान है, जो 0 डिग्री से कम नहीं है; हवा से बिछाए गए केबलों के लिए, परिवेश का तापमान 40 डिग्री है; मिट्टी में बिछाए गए केबलों के लिए, परिवेश का तापमान 25 डिग्री है।
|
सिंगल -कोर एल्यूमीनियम कोर एक्सएलपीई इंसुलेटेड पीवीसी शीथेड केबल विनिर्देश और पैरामीटर |
|||||
|
नाममात्र क्रॉस-अनुभागीय क्षेत्र |
इन्सुलेशन मोटाई |
म्यान की मोटाई |
कुल मिलाकर लगभग |
लगभग। वज़न |
कंडक्टर का अधिकतम DC प्रतिरोध 20 डिग्री पर |
|
मिमी2 |
मिमी |
मिमी |
मिमी |
किग्रा/किमी |
Ω/ किमी |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
उत्पाद सुविधाएँ एवं लाभ
प्रीमियम चालकता कवच केबल
उच्च चालकता एल्यूमीनियम कंडक्टर कुशल बिजली संचरण सुनिश्चित करता है, उन्नत यांत्रिक सुरक्षा के लिए स्टील टेप बख़्तरबंद, कठोर औद्योगिक और खनन वातावरण के लिए उपयुक्त है।
विश्वसनीय सौर पीवीसी केबल
सौर फोटोवोल्टिक प्रणालियों के लिए विशेष, एक्सएलपीई इन्सुलेशन और पीवीसी शीथ उत्कृष्ट मौसम और उम्र बढ़ने का प्रतिरोध प्रदान करते हैं, जो बाहरी और सौर परियोजना के उपयोग के लिए स्थिर है।
वाइड वोल्टेज संगतता
निम्न, मध्यम और उच्च वोल्टेज विकल्पों की पूरी श्रृंखला का समर्थन करता है, विभिन्न बिजली वितरण और पावर स्टेशन आवश्यकताओं से मेल खाने के लिए लचीला।
मानक स्थापना नियम
इनडोर, खाई, पाइपलाइन बिछाने और भूमिगत दफनाने के लिए उपयुक्त; भूमिगत नियमित यांत्रिक बलों का प्रतिरोध करता है, जो भारी तनाव और संपीड़न से वर्जित है।
अनुकूलन योग्य एवं प्रमाणित
पूर्ण OEM/ODM अनुकूलन उपलब्ध है, सीसीसी और आईएसओ द्वारा प्रमाणित, स्थिर गुणवत्ता और प्रतिस्पर्धी मूल्य निर्धारण के साथ फैक्टरी प्रत्यक्ष आपूर्ति।
